Светодиодный пиксельный контроллер 4 порта 6144 пикселей пульт дистанционного управления RGB ИК беспроводной пульт дистанционного управления DMX512 WS2811 WS2812 APA102 Светодиодная лента

1. Особенности

(1). 4 порта обеспечивают максимум 6144 пикселей.

(2). Sd-карта поддерживает формат FAT32 и FAT16.

(3). Вы можете переключать файлы, регулировать яркость, устанавливать частоту часов и скорость воспроизведения с помощью пульта дистанционного управления или с помощью четырех кнопок.

(4). Установите DMX адрес для TM512, UCS512 и других чипов DMX512.

2. Технические характеристики

Входное напряжение: 5 ~ 24 В постоянного тока

Мощность Потребляемая мощность: 0,8 W

Количество управляемых пикселей: 6144

Вес: 0,15 кг

Размеры: L132 x W71 x H24

Размер коробки: L150 x W82 x H38

3. Поддерживаемые чипы драйвера

LPD6803, LPD8806, LPD6813, LPD1882, LPD1889, LPD6812, LPD1883, LPD1886,DMX512, APA102, UCS6909, UCS6912,UCS1903, UCS1909, UCS1912, WS2811, WS2812, TM1803, TM1804, TM1809, TM1812, TM1829, TA9912, TM1913, TM1914, TM1926, WS2801, WS2803, DZ2809, P9813, P9816 MBI6024, INK1003, LX1003, LX2003, LX2006, TLS3001, TLS3002 и т. Д.

Примечание:H802SE поддерживает больше чипов, перечисленных выше (например, UCS2903 имеет ту же схему последовательности с UCS1903, H802SE поддерживает их все).

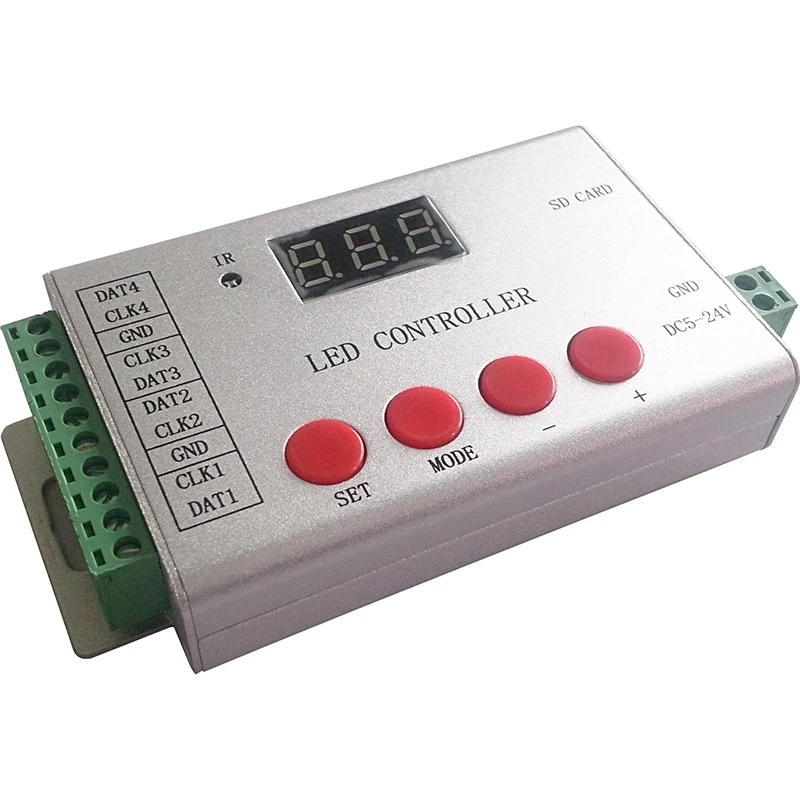

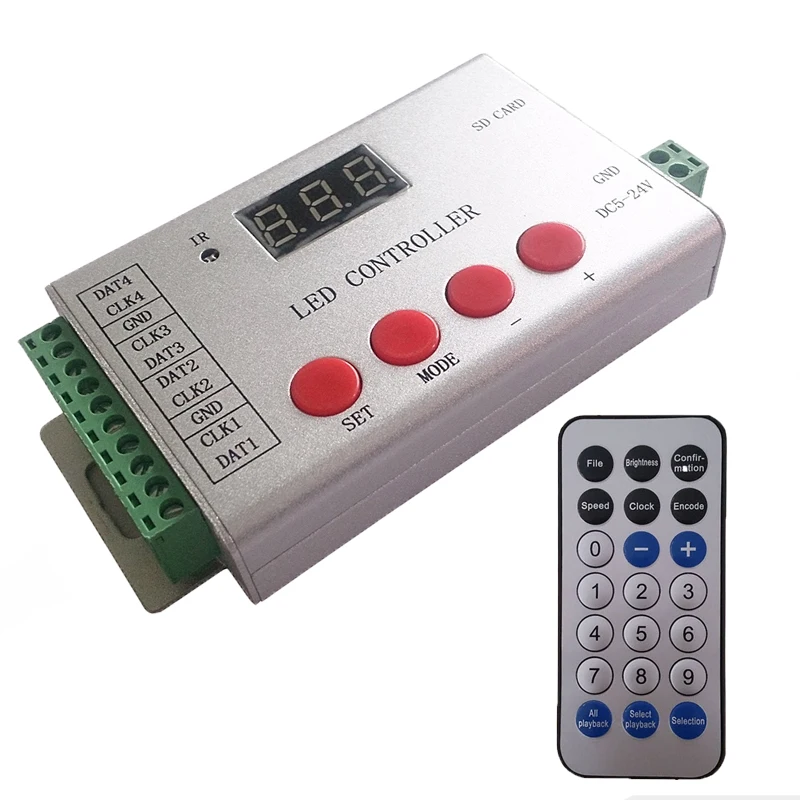

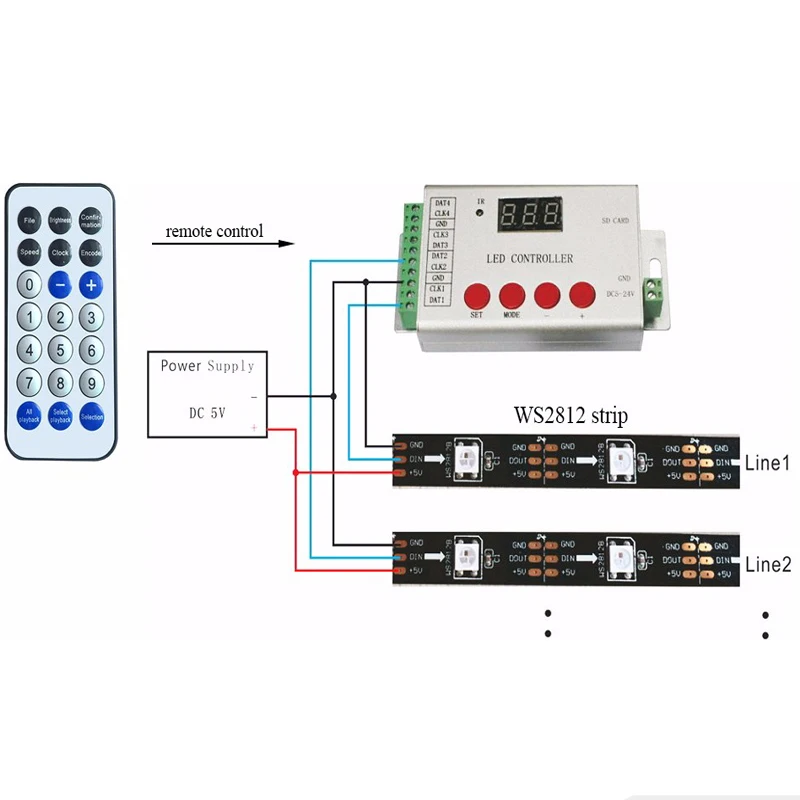

4. Дисплей продукта

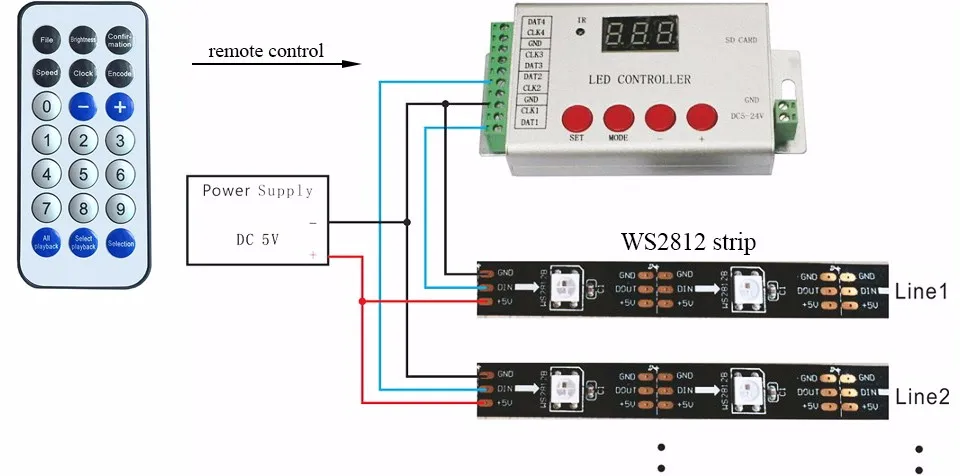

GND, DAT: Для WS2811, WS2812, UCS1903, SK6812 и т. Д.

GND, CLK: для APA102 и т. Д.

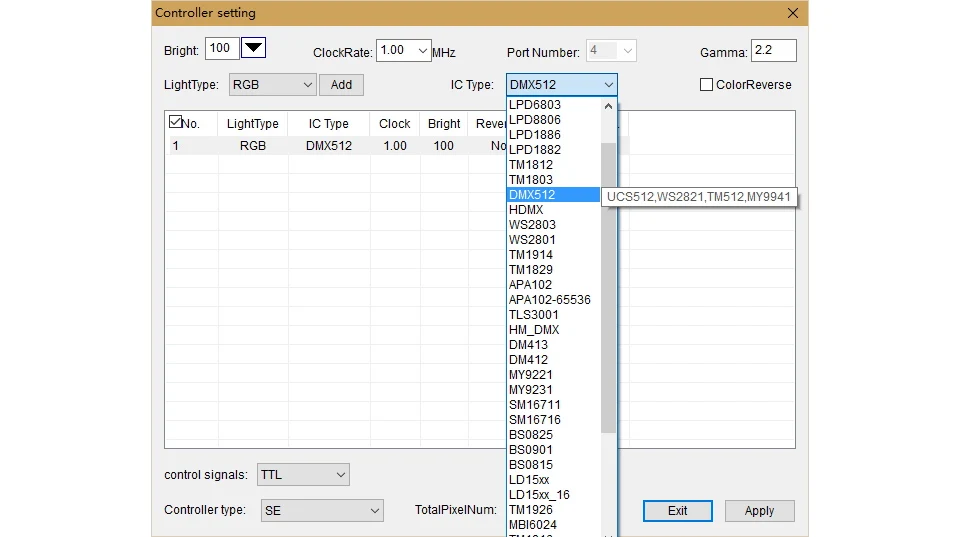

Когда вы выбираете DMX512 в программном обеспечении, DAT и CLK поворачиваются к D + и D-

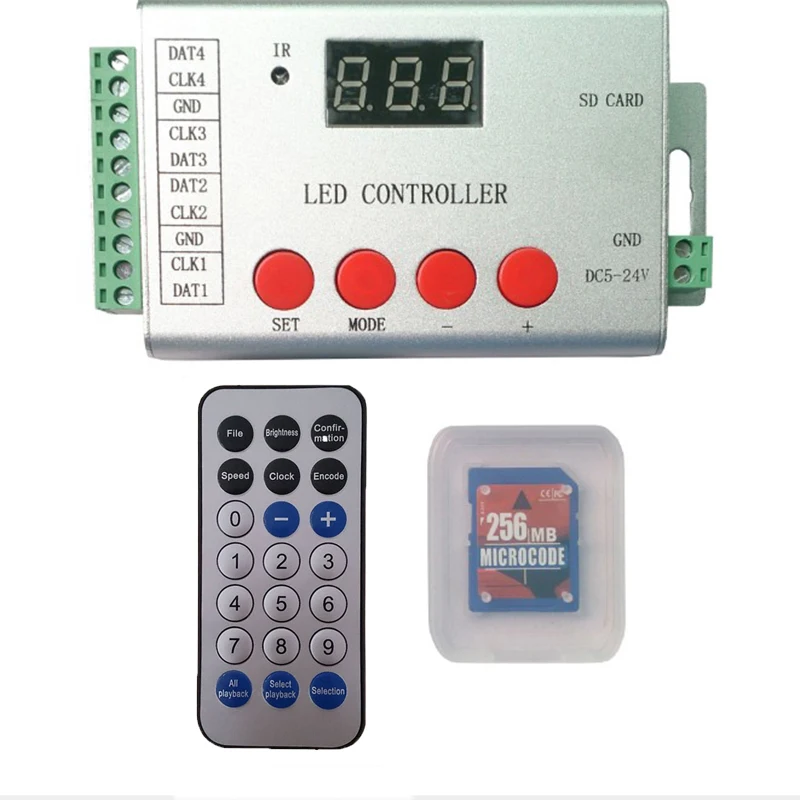

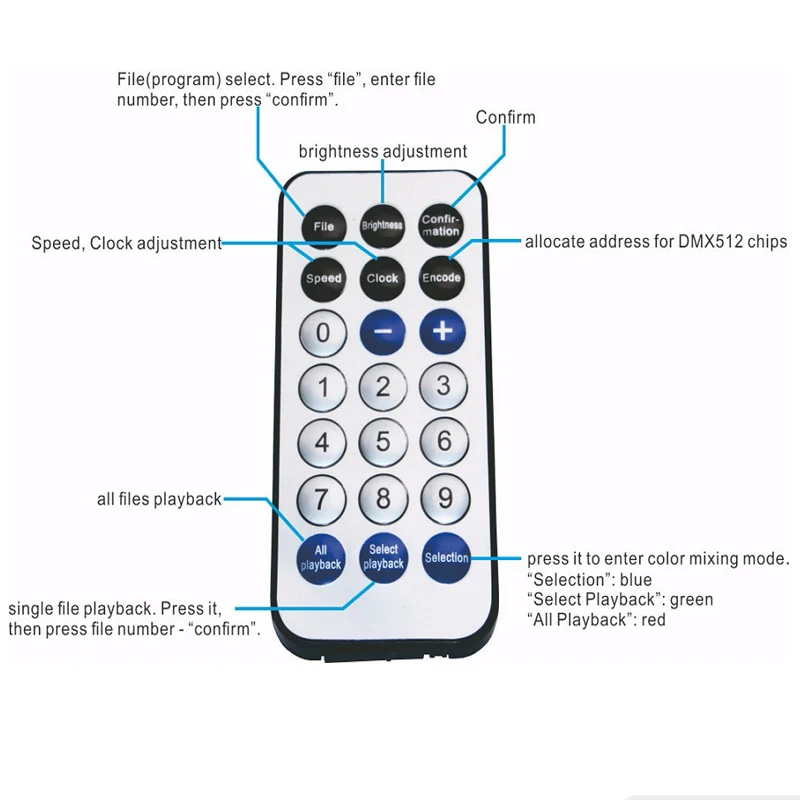

Используйте пульт дистанционного управления

Нажмите «Encode», чтобы войти в шаг 2, используйте эти цифровые кнопки для установки типа чипа.

Нажмите «+», чтобы войти в шаг 3, установите номер канала с цифровыми кнопками.

Нажмите «+», чтобы ввести шаг 4, установите пусковой номер чипа с цифровыми кнопками.

Затем нажмите «Подтвердить».

Не забывайте перезаряжать лампы.

5. Основной рабочий процесс

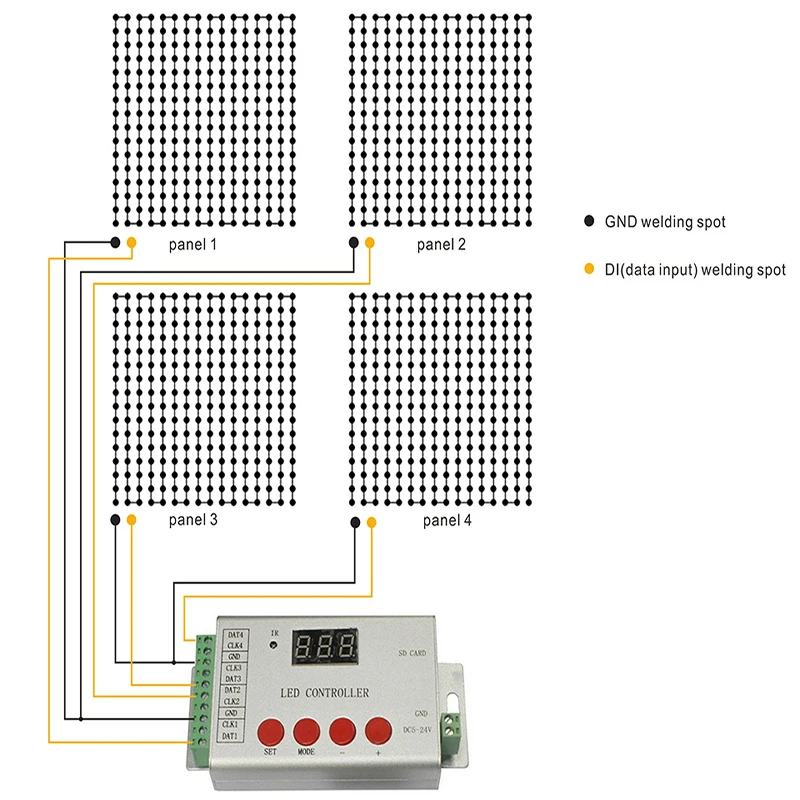

Предположим, что у вас есть 4 отдельные 16*16 (пикселей) WS2812 панели, и вы хотите поместить их вместе, чтобы сделать больший дисплей.

Шаг 1: Используйте Светодиодный модуль для программирования

Светодиодный загрузка программного обеспечения://drive.google.com/open?id=0B1gzqyV6hfOgN2pkMV8yMFozYzQ

Светодиодный обучающий видео Загрузка://drive.google.com/open?id=0B1gzqyV6hfOgUnFjeG9EM3VRZjA

Видео специально для загрузки H802SE://drive.google.com/open?id=0B1gzqyV6hfOgMU9xNXZYLXUwVDA

(1). Поместите пиксели

(2). Установка на светильник

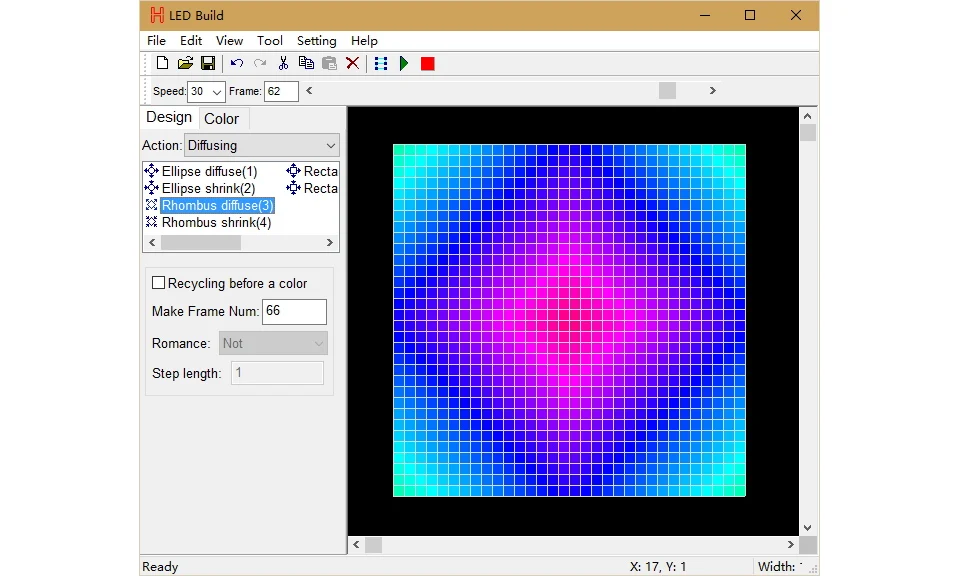

(3). Создавайте эффекты

Эффект для каждой панелиМожет отличаться

Вы также можете импортировать видео

(4). Выходной контроллер данных и поместить его в sd-карту

Для получения более подробной информации, пожалуйста, обратитесь к видео-почте выше.

6. Установите DMX адрес для чипов DMX512 (TM512, UCS512 и т. Д.)

Подключение:

UCS512

Для других чипов

Рабочий процесс:

Используйте ягодицы

Шаг 1. Контроллер питания с sd-картой или без нее.

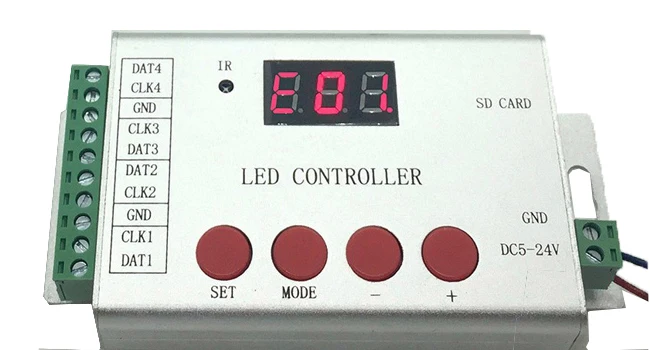

Шаг 2. Нажмите «режим», затем нажмите «+» или «-», чтобы выбрать чип.

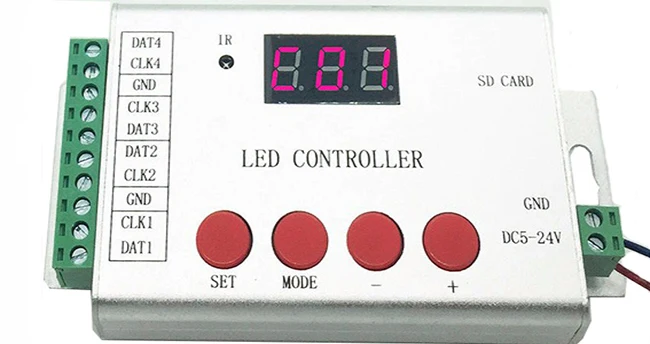

TM512 и UCS512: C01

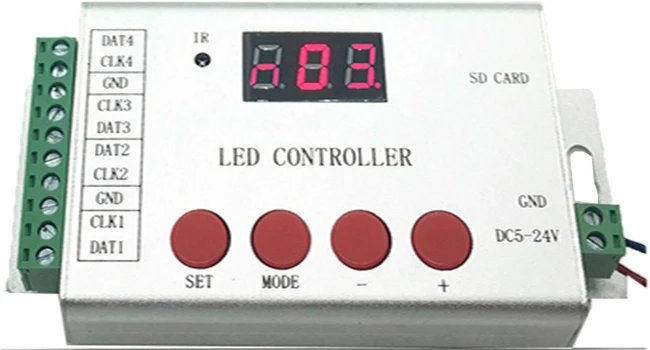

DMX512AP: C03

SM1651x: C04

UCS512C: C06

Шаг 3. Нажмите «режим», чтобы задать номер канала, занятый каждым чипом, нажмите «+» или «-» для изменения.

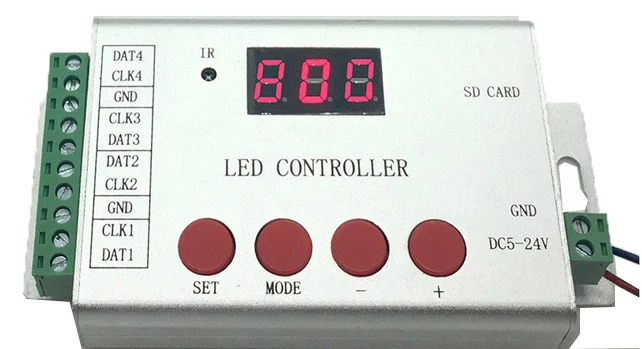

Шаг 4. Нажмите кнопку «режим», введите начальный номер чипа (с которым вы хотите начать кодировку).

Шаг 5. Затем нажмите «SET». Через несколько секунд лампа UCS512 и TM512 станет белой, а затем зеленой. Лампы Repower,Адрес будет обновлен.

H802SE может кодировать 800 пикселей каждый раз.
