NanoVNA-F Векторный анализатор сети

NanoVNA-F Мини векторный сетевой анализатор является продуктом на основе проекта NanoVNA (//ttrf.tk/kit/nanovna/) с открытым исходным кодом. РФ компонент соответствует оригинальной версии (нано vna-f используется гармонические распространения измерения частоты до 1,5 ГГц).
Машина позволяет динамику 400-470 МГц до 80 дБ легко использовать для регулировки частоты УФ дуплекса, но решает исходный код программы некоторые ошибки так, что шкала swr до 0,5/g без помех сигнала.

Аппаратные характеристики NanoVNA-F включают следующие улучшения:

Нано-vna-f Диапазон измерений от 50 k до 1,5 ГГц. Частота измерения гармонической диффузии микросхемы часов si5351 выходной сигнал 1500 МГц. При частоте 600 м-1 ГГц динамический диапазон s11 составляет 40 дБ (отношение станции-волны составляет менее 1,02). В то же время металлический щит предназначен для переднего конца RF, что делает динамический диапазон S21 лучше, чем 60 дБ во всем диапазоне частот.

Основные характеристики:

● Размер: 14 см7,5 см2 см (длина, ширина и высота)
● Вес нетто: 400 г
● Частота измерения: от 50 кГц до 1500 МГц
● Выход RF:-13 дБм (максимум-9 дБм)
● Частотный точность по уровню поверхности: <0,5 частей на миллион
: Порт SWR:<1,1
● Дисплей: 4,3-дюймовый IPS на тонкопленочных транзисторах на тонкоплёночных транзисторах (800 × 480)(экран виден на открытом воздухе не попадает прямой солнечный свет)
: USB интерфейс: USB Type-C Режим связи: CDC (серийный)
● Мощность Потребляемая мощность: USB 5V 200mA (Встроенный 5000 мАч/3,7 V батарея, теоретической жизни 18 часов, максимальный ток заряда 2A)

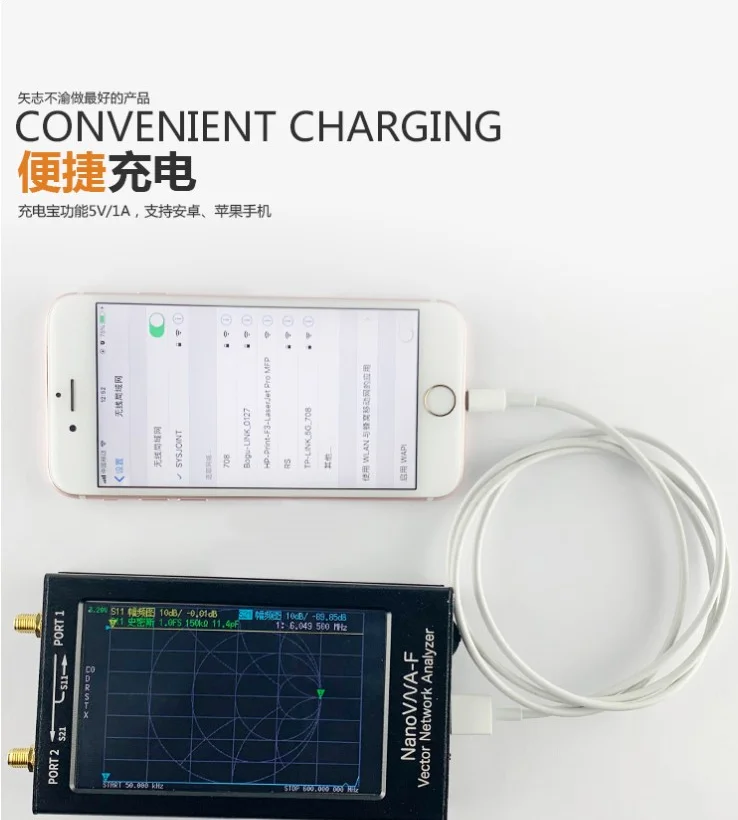

● Выходная мощность: 5 В/1 а Поддержка Android, Apple phone (портативный аккумулятор)
Количество калибровочных точек: 101
: Количество точек сканирования: 101
: Отображение трека: 4, отметка: 4, сохранение набора: 5
● Время сканирования: около 1,9 s/1(50 кГц-1500 МГц полный диапазон)

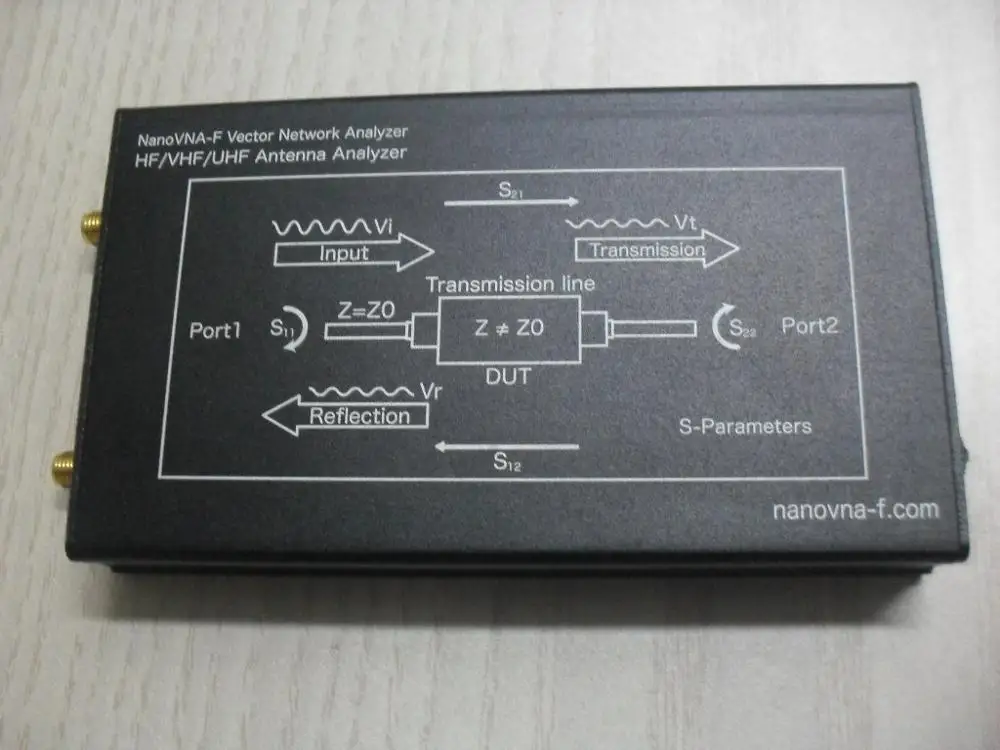

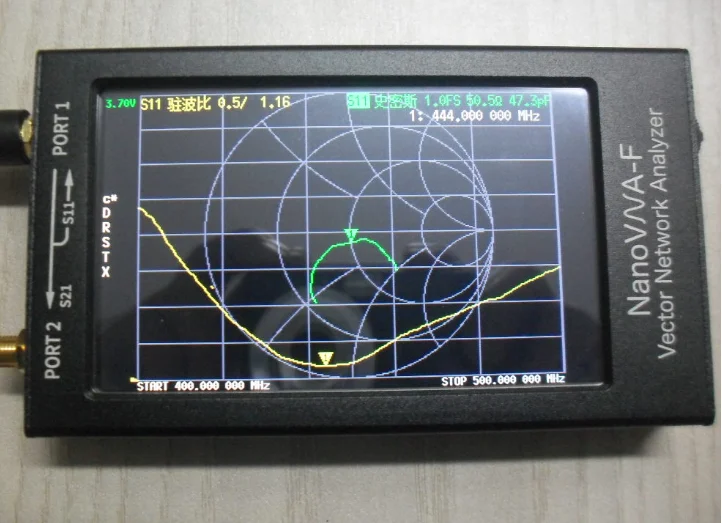

● Измеряемые параметры S, напряжение стоящая волна SWR Smith круг диаграмма фазовая схема, групповая задержка,...;

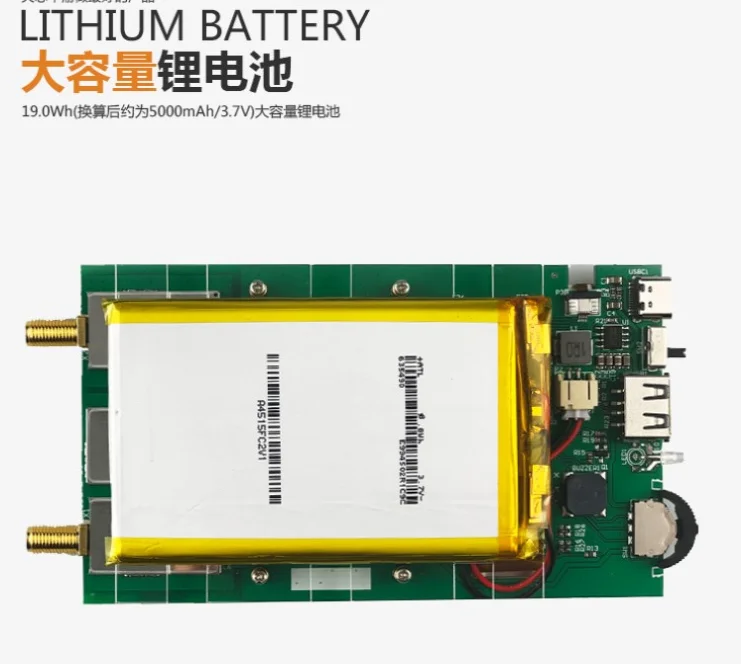

● Около 5000 мАч/3,7 в большая емкость литиевая батарея после 19.0Wh преобразования

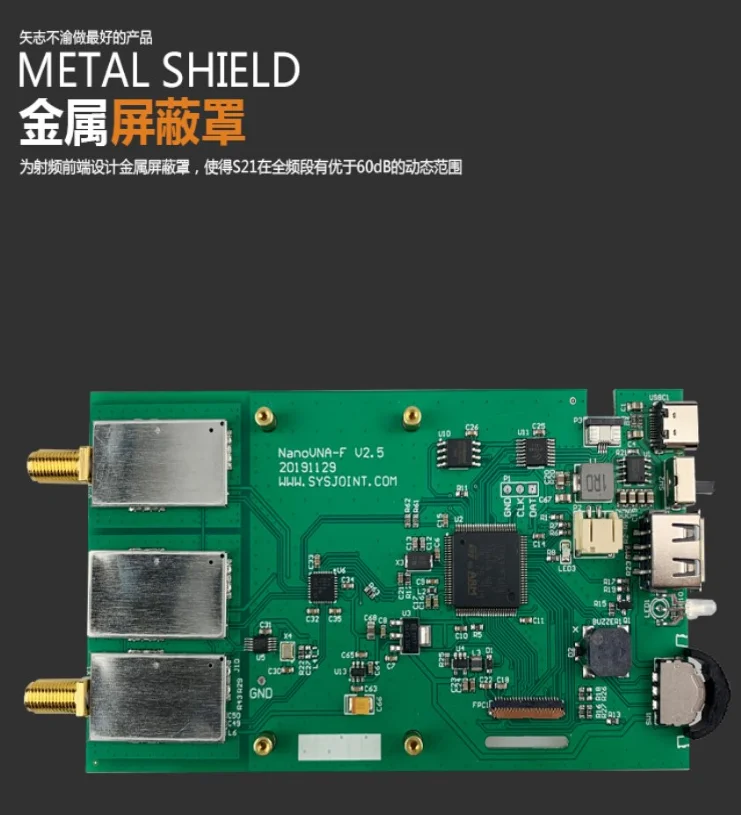

● Конструкция металлического щита для переднего конца RF позволяет S21 иметь динамический диапазон лучше, чем 60 дБ в полном спектре

Упаковочный лист:

● Сетевой анализатор x 1
● SMA-JJ316RG соединительная линия 20CMx2(Nano VNA-F-это стандартный интерфейс SMA motherhead, внутреннее отверстие внешнего винта,)
: 1 набор Калибраторов (50Ω Стандартная нагрузка x1, калибратор открытого замыкания x1, калибратор короткого замыкания x1, с бесплатным калибратором, прибор может получить хорошие данные измерений после калибровки, прибор был полностью откалиброван и сохранен в параметре 0 перед отправкой, при изменении условий измерения, таких как добавление линии передачи, Изменение частотного диапазона, затем параметры должны быть пересчитаны и сохранены в 0-4, все параметры могут быть перенесены через функцию «обратного вызова».)

● SMA-F отверстие с двойной головкой x1(i.e. SMA двойное сиденье для мамы)
● SMA локоть внешний винт внутреннее отверстие для внутреннего винта внутренняя игла x1
: Линия передачи данных типа C x1
: NanoVNA-F руководство по быстрому запуску x 1

Управление: //www.ixigua.com/i6772497634071413260/

Использование небольшой векторной сети в качестве счетчика частоты с использованием: //www.ixigua.com/i6776260515334193675/
