EPEVER Tririon1206N 2206N UCS DS2 модуль со слежением за максимальной точкой мощности, 10A20A за максимальной точкой мощности, Солнечный Контроллер заряда 12V 24VDC черный светильник ЖК-дисплей модульный солнечный регулятор

Модель

Обзор
Контроллеры серии TRIRON N-это модульные продукты на основе шести моделей солнечных контроллеров MPPT. Основной блок (силовой модуль)(TRIRON-N)-это Солнечный контроллер, который может быть интегрирован с различными дисплеями и интерфейсными модулями для удовлетворения различных функциональных требований. Контроллеры серии TRIRON N могут автоматически определять и загружать драйверы различных модулей. Есть три модуля дисплея (Basic 1(DB1), Standard1(DS1) и Stardard2(DS2) и четыре интерфейса (USB COM Slave(UCS), реле COM Slave(RCS), реле COM Master(RCM) и Dual USB1(USB1). Пользователи могут выбрать любое сочетание этих модулей в соответствии с их потребностями.

Характеристика

-Определение и загрузка драйверов различных модулей автоматически

-Модульная конструкция обеспечивает легкое сочетание и замену

-Усовершенствованный алгоритм управления MPPT для минимизации скорости потери MPP и времени потери

-Передовые MPPT технологии, с эффективностью не менее 99.5%.

-Максимальная Эффективность преобразования постоянного/постоянного тока 98%

-Ультра-быстрая скорость отслеживания и гарантированная эффективность отслеживания.

-Автоматическое ограничение заряда и тока

-Широкий диапазон рабочего напряжения MPP.

-Несколько режимов работы нагрузки

-Поддержка свинцово-кислотных и литиевых батарей с необходимым темом. Компенсация

-Функция статистики энергии в реальном времени.

-Функция снижения мощности при перегреве

-ЖК-дисплей и индикаторы для отображения рабочих данных и состояния системы

-Удобные кнопки для удобной и удобной работы

-Мастер и ведомый RS485 коммуникационные модули дизайн, чтение нагрузки или инвертора рабочих данных

-Управляйте инверторный переключатель через релейный интерфейс

-Обеспечивает питание 5 в постоянного тока через двойной выходной интерфейс USB для зарядки электронных устройств

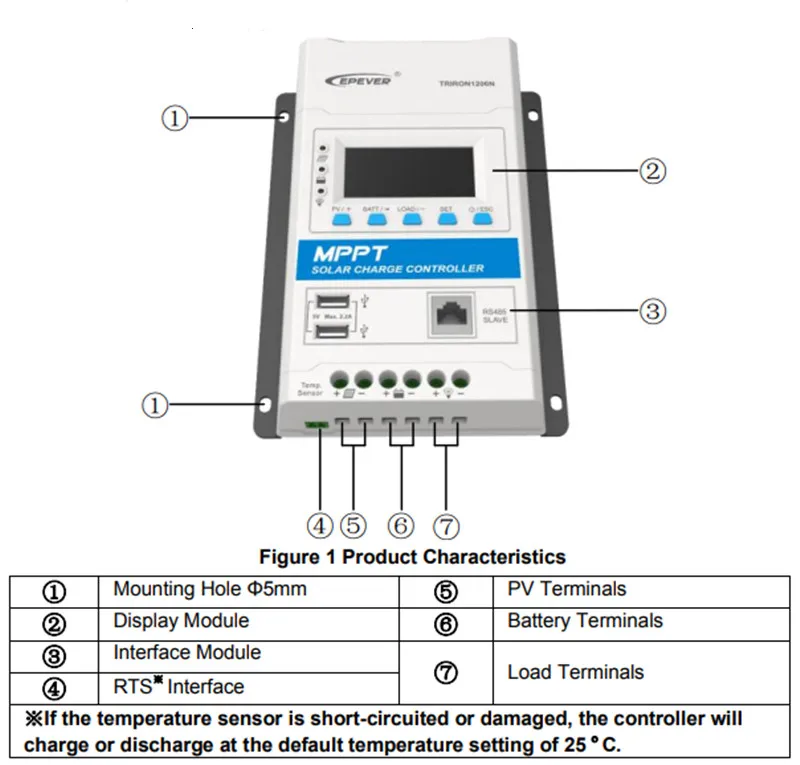

Charateristics:

Спецификация

Модель

TRIRON1206N

TRIRON2206N

Номинальное напряжение системы

12/24VDC авто

Номинальный ток заряда

10A

20А

Номинальный ток разряда

10A

20А

Диапазон напряжения батареи

8 ~ 32 В

Макс. PV открытое напряжение цепи

60 в

46V

Диапазон напряжения MPP

(Напряжение батареи + 2 в) ~ 36 В

Максимальная входная мощность PV

130 Вт/12 В

260 Вт/12 В

260 Вт/24 В

520 Вт/24 В

Собственного потребления

≤ 14 мА (12 В);≤ 15 мА (24 В)

Падение напряжения цепи Разряда

≤ 0,18 в

Коэффициент компенсации температуры

-3 мВ/℃/2 в (по умолчанию)

Заземление

Общий отрицательный

Интерфейс RS485

5VDC/100mA

Интерфейс USB

5VDC/2.2A (всего)

Релейный интерфейс

30VDC/1A

Время подсветки

По умолчанию: 60S, диапазон: 0 ~ 999S(0S: подсветка постоянно включена)

Рабочая среда temperature※

-25 ℃ ~ + 55 ℃(LCD) -30 ℃ ~ + 55 ℃ (без ЖК-дисплея)

Диапазон температуры хранения

-20 ℃ ~ + 70 ℃

Относительная влажность

≤ 95%, N.C

Корпус

IP30

Размеры

135 × 180,8 × 47,3 мм

150 × 216 × 56,7 мм

Размер крепления

126 × 150 мм

141 × 170 мм

Размер монтажного отверстия

Φ5mm

Терминал

12AWG(4 мм2)

6AWG(16 мм2)

Рекомендуемый кабель

12AWG(4 мм2)

10awg (6 мм2)

Вес

0,56 кг

0,92 кг

Защита

PV перегрузки по току

PV короткое замыкание

PV обратная полярность

Ночная обратная зарядка

Обратная полярность батареи

Аккумулятор перенапряжения

Батарея перегрузки

Перегрев батареи

Низкая температура литиевой батареи

Короткое замыкание нагрузки

Перегрузка нагрузки

Перегрев контроллера

Высоковольтные переходники для телевизоров

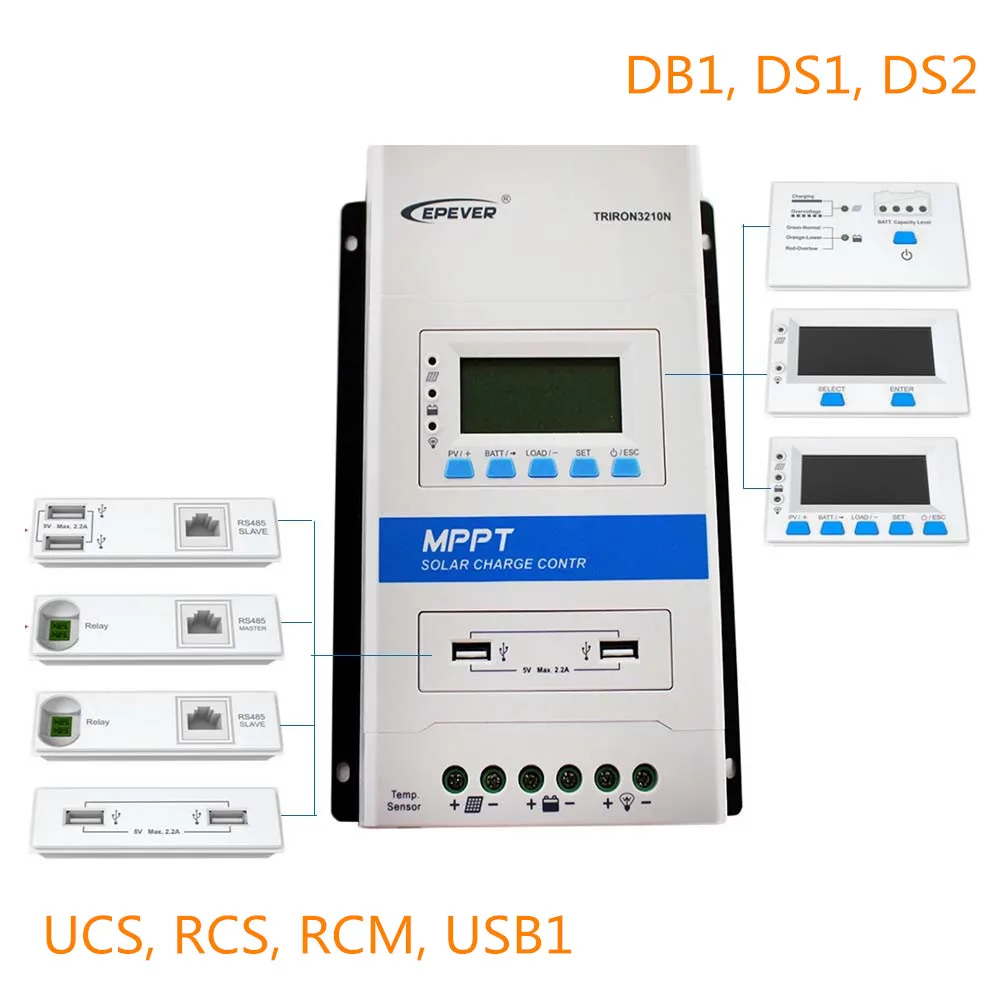

Типы модулей (опционально)

Дисплейные модули: DB1, DS1, DS2

Интерфейсные модули: UCS, RCS, RCM, USB1

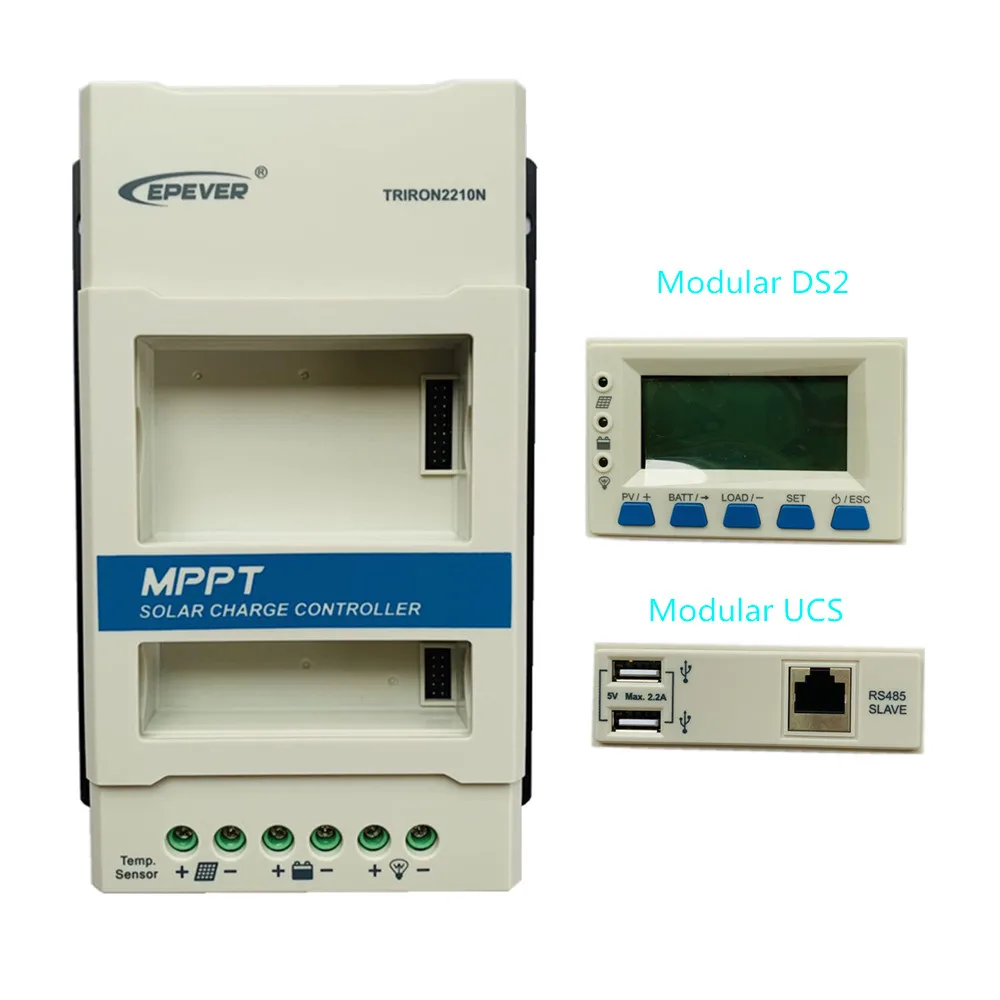

Модуль DS2 и UCS:

Дополнительные аксессуары:

Тип батареи и другие

Диапазон входного напряжения батареи:

8-32 в

Литиевая батарея:

(12 В/24 В) LiFePO4( 4 серии; 8 серий)/Li-NiCoMn(3 серии; 6 серий)/User. Примечание: литиевая батарея должна быть установлена RS485 или WIFI модулем (опционально)

Свинцово-кислотный Тип батареи:

(12V/24V) герметичное закрытие (AGM), гель лак для ногтей, затопленной свинцово-кислотные пользователя.

Заземление:

Общий отрицательный

Клеммы/размер провода:

6AWG(16 мм ²)

Макс. Напряжение панели:

100 в
