Программируемый логический контроллер PLC FX1N 20MT rail с одной точкой объема plc вход 12

Программируемый логический контроллер PLC FX1N 20MT rail с одной точкой объема plc вход 12

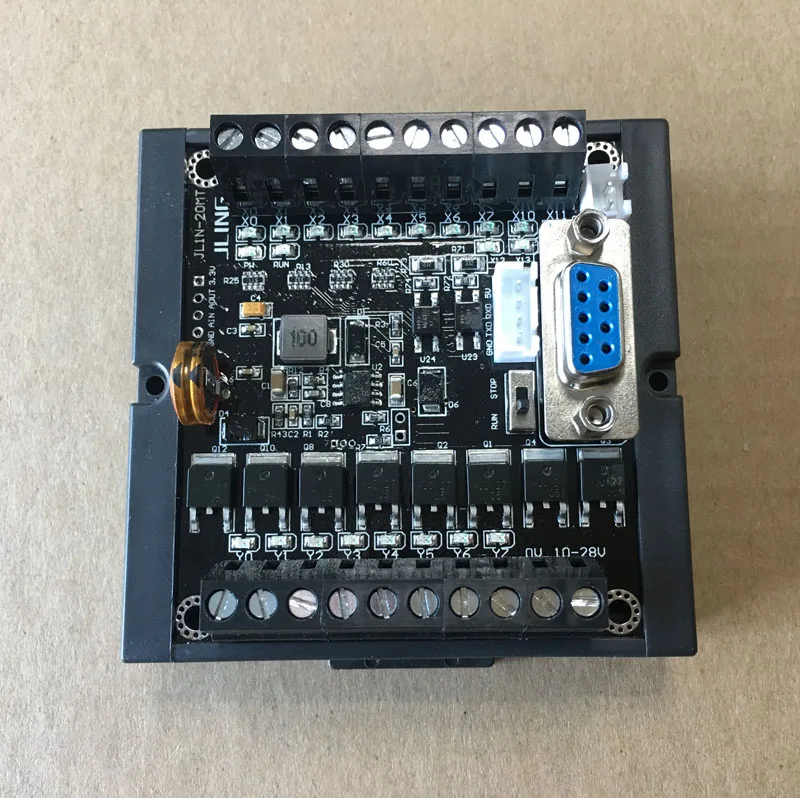

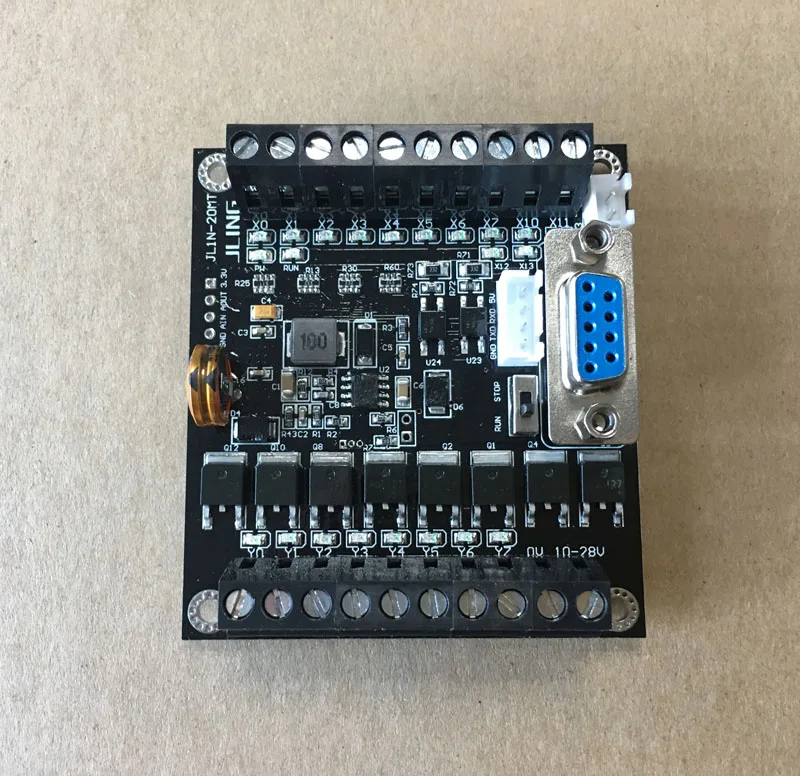

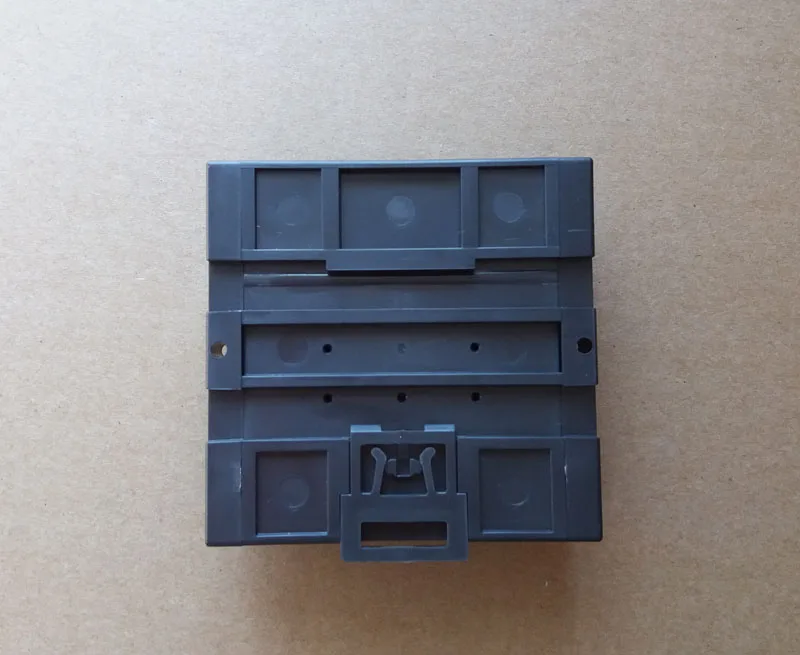

Посылка 1: FX1N-20MT несмонтированная плата зарядного устройства Посылка 2: FX1N-20MT + Корпус Посылка 3: линия программирования Широкое напряжение питающей сети 10-28VDC Размеры: Длина X Ширина X Высота: 66x73x20 мм Размер монтажного отверстия: 58*65 мм с винтами 4 м3. Примечание: Эта плата имеет одно AD и одно DA. Когда требуется два объявления, DA может быть изменен на AD. Когда D5080 1, DA становится AD и AD сигнал является входом от DOUT pin. Диапазон входного сигнала 0-3,3 V, который должен быть 0-10V, добавьте две резисторы (10K.5.1K) для разделения. Добавьте одно заявление в программу MOV K1 D5080 для преобразования DA в AD, AD data register D5032 Небольшое решение: есть клиенты, которые медленно реагируют на загрузку программ. Длина программы загрузки по умолчанию составляет 8000 шагов. На самом деле, большинство клиентов пишут программы, которые не превышают 2000 шагов. Таким образом, вы можете установить их в GX или WORK2 программного обеспечения. Скорость загрузки в 4 раза быстрее Метод настройки выглядит следующим образом: после входа + перед параметром в списке данных программы появится параметр PLC, И тогда интерфейс настройки параметров появится после двойного нажатия параметра PLC, и емкость памяти может быть установлена от 2000 до 2000 в интерфейсе настройки параметров. Эта плата является ПЛК-платой, напрямую используя программное обеспечение GX для программирования, чтобы написать трап-схемы, непосредственно написанные на ПЛК, можно контролировать онлайн, цена даже дешевле, чем одночиповая плата. Преимущества использования ПЛК платы: 1. Легко программировать, клиенты могут научиться программировать в течение одного дня 2. Для многоразового использования 3. Высокая стабильность 4. Легко расширить 1. Комплексная, систематическая обработка от помех, схема электропитания через несколько антипомех, не бойтесь всех видов жестких электромагнитных помех рабочей среды. 2. Применение мощный 32-разрядный высокоскоростной ядра ARM Процессор; Может быть запрограммированы с software FXGPWIN или GX разработчик Можно загрузить \ Debug \ Monitor (Не требуется преобразование программного обеспечения, тот же метод загрузки, что и обычный PLC) Область применения: он может быть гибко использован в различных случаях промышленного автоматического управления, таких как металлургия, химикат, пластик, текстиль, еда, упаковка, печать, строительные материалы, деревообработка, центральный кондиционер, оборудование для защиты окружающей среды и одно оборудование для контроля процесса. Промышленный сборочный конвейер линии, Промышленное контрольное оборудование для различных станков. 6. Эта промышленная плата управления может поставить питание на 10VDC-24VDC и выбрать тип FX1N. Вход: X0-X13 всего 12 точек, выход: Y0-Y7 в общей сложности 8 точек. Максимальная емкость памяти: 2000 шагов (плата была распылена тремя анти-красками, чтобы лучше адаптироваться к сложной среде применения) Размеры: Длина X Ширина X Высота: 66x73x42мм. Входная высокая скорость импульса C 2 3 5, C 2 5 1 функция совместима с FX1N Y0 Y1 может отправлять до 10K импульса, и его функция совместима с FX1N. Выходная точка представляет собой выход открытого коллектора с номинальным током 5А, который может непосредственно управлять клапан постоянного тока без внешнего реле. С портом RS232, его можно использовать для загрузки лестничных диаграмм или общения с различными сенсорными экранами и текстовыми экранами. Меры предосторожности по использованию: 1. В том случае, если компьютер запрограммирован с GX усилительный насос разработчиков программного обеспечения и при подключении к текстовый экран, с помощью имеющегося на рынке мужской-женский один к одному 9-контактный разъем для кабеля связи. 2. Этот ПЛК имеет один аналоговый вход AD, встроенный, соответствующий внутреннему регистратору данных D5030 (не D8030). 9pin женский порт программирования определение 2 TX 3 RX 5 GND Используйте коммерчески доступный 9-контактный кабель «один к одному», который может быть напрямую подключен к текстовым и компьютерным последовательным портам.
