Программатор XGecu T56 56 Pin драйверов поддержка 26908 микросхем для PIC/NAND Flash/EMMC TSOP48/TSOP56/BGA

Программатор XGecu T56 56 Pin драйверов поддержка 26908 микросхем для PIC/NAND Flash/EMMC TSOP48/TSOP56/BGA

Официальный магазин XGecu!
Профессиональное послепродажное обслуживание!
100% оригинал!

Ссылка для скачивания руководства на английском языке:

Www.xgecu.com/MiniPro/T56_TL866II%20USER%20GUIDE.pdf

Последняя ссылка для загрузки программного обеспечения XGecu T56: (будет Обновлено в будущем)
Www.mediafire.com/folder/hfg5kfj7euw5j/xgecu
(Если вы не можете загрузить или скорость загрузки очень медленная, пожалуйста, отправьте нам сообщение, мы отправим вам почтовый ящик)

Список устройств поддержки XGecu T56:
Www.xgecu.com/MiniPro/T56_List.txt
(Пожалуйста, обратите внимание: перед покупкой убедитесь, что модели, которые вы хотите запрограммировать, находятся в списке поддержки!)

Посылка
Один программатор XGecu T56
Один USB-кабель
Один кабель ICSP
Один SOP28-DIP28 300mil ZIF адаптер
Один SOP20-DIP20 200mil ZIF адаптер
Один SOP16-DIP16 150mil ZIFadapter

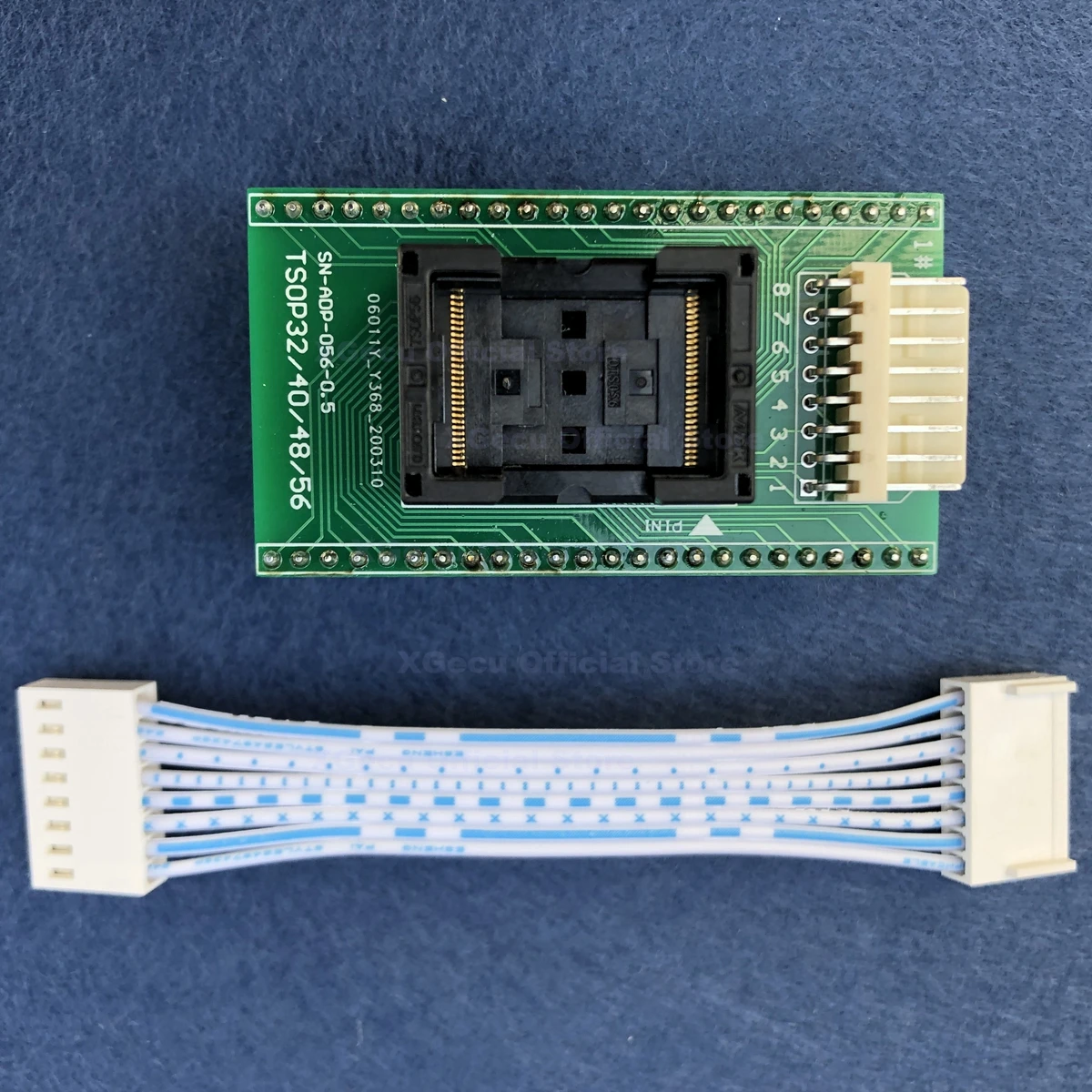

Один TSOP32/40/48/56 ZIF адаптер (SN-ADP-056-0.5) с 8-контактным кабелем
Адаптер One PLCC44-DIP44
Адаптер One PLCC32-DIP32
Адаптер One PLCC32-DIP28
Адаптер One PLCC28-DIP24
Адаптер One PLCC20-DIP20
Один экстрактор PLCC IC
Тестовый зажим One SOIC SOP8 IC/Зажим IC

Обратите внимание: в посылка не входит компакт-диск, вы можете загрузить документы на официальном сайте: www.xgecu.com

Описание:

Программатор XGecu T56 универсальный, 56 Pin, поддержка драйверов 20000 + ICs для Nor Flash / NAND Flash / EMMC
TSOP48 / TSOP56 / BGA48 / BGA63 / BGA64 / BGA100 / BGA153 / BGA162 / BGA169 / BGA221

Ультраскоростной Универсальный 56-контактный мощный программатор pindrivers, адаптер не требуется для любых Дил-устройств. Полностью открытый адаптер программирования и конкурентоспособная цена. Дизайн сосредоточен на программировании памяти большой емкости. Замечательная производительность, Сверхбыстрая скорость программирования, очень маленький и портативный. Классный внешний вид, низкое энергопотребление, Отличная стабильность работы.

********************************************************************************
1. Поддержка более широкого диапазона микросхем, Увеличенная емкость, более высокая скорость:

База TL866II Plus
Добавлена поддержка Nor Flash / NAND Flash / EMMC
********************************************************************************

Использование r-дружественного программного интерфейса, простое в использовании, больше функций, простое обновление программного обеспечения

Сверхвысокая экономичность, подходит для небольших пакетных программирования до 5000, также подходит для разработчиков и профессионального обслуживающего персонала.

Модель поддерживаемого чипа:
24/25/26/93 серийный EEPROM, 27/28/29/36/37/39/49/50 EPROM, пейджинговый EPROM,
Флэш-память (NOR, NAND, SPI NAND, EMMC, NVRAM, SRAM, CPLD (GAL) и т. д.
Посылка: DIP42/PLCC44/SOP44/QFP44/TSOP48/TSOP56/BGA48/BGA63/BGA64 /BGA100/BGA153/BGA162/BGA169/BGA221 на основе TL866II.

NAND EMMC поддерживает максимальную емкость до 256G

Список устройств поддержки XGecu T56:
Xgecu.com/MiniPro/T56_List.txt
(Пожалуйста, обратите внимание: перед покупкой убедитесь, что модели микросхем, которые вы хотите запрограммировать, находятся в списке поддержки!)

********************************************************************************
2. Параметры программиста
********************************************************************************

(1). 32-битная MCU 200 МГц + структура плис Xilinx SP6, передача USB2.0 HS 480 МГц

(2). 56-контактный мощный дизайн pindrivers IO. Все контакты имеют максимальную рабочую частоту 50 МГц и высокую надежность.

(3). Стабильный и надежный 8-контактный встроенный интерфейс ISP для программирования, длина провода более 30 см, и он может надежно общаться на частоте 25 мгц. 25 серий/EMMC встроенное Программирование с максимальной тактовой частотой 40 МГц-50 МГц

(4). Напряжение VCC 1,2-6,5 в, 64 уровня, регулируемый
Напряжение VPP 6,5-25 в, 64 уровня, регулируемый
Напряжение сигнала ввода-вывода с непрерывной регулировкой 1,2 в-3,6 В
Защита от перегрузки по току VCC 120 мА-320 мА с плавной регулировкой
Защита от перегрузки по току VPP 120MA.

(5). Потребляемая мощность: 5 в <500мА. Все чипы не нуждаются во внешнем блоке питания.
Может быть подключен к внешнему блоку питания 5V-5,5 V 500MA для многоворсового программирования.
Внешнее питание может питаться от зарядного устройства мобильного телефона или заряда pal можно увидеть везде.
Программатор имеет несколько предохранений для внешнего блока питания:
Защита от перенапряжения/Защита от обратного подключения/Защита от перегрузки по току/Подсказка о низком напряжении.

(6). Скорость записи EMMC: 12 МБ/с.-25 МБ/с.
Скорость чтения EMMC: 14 МБ/с.-45 МБ/с. в 2-5 раз быстрее, чем у аналогичных программаторов.
(Это важно для чипов большой емкости, 64 ГБ чипы EMMC,
Если 10 МБ/с. (средний программатор не может достигать 10 МБ/с.) чтение занимает 6400 секунд,
T56 обычно может достигать более 20 МБ/с., до 3000 секунд)
Возможность обработки чрезвычайно высокой скорости, что означает, что оборудование программирования имеет большую стабильность на более низких скоростях

(7). Функция самопроверки открытия, самопроверка каждого VPP/VCC /GND/ IO

По сравнению с обычным 48-контактным универсальным программатором, 56-контактный полный диск имеет более 8 универсальных портов ввода-вывода. Преимущество 56 универсальных дисков в том, что для всех чипов ниже 56 контактов нужен только один адаптер в одной посылка вке.

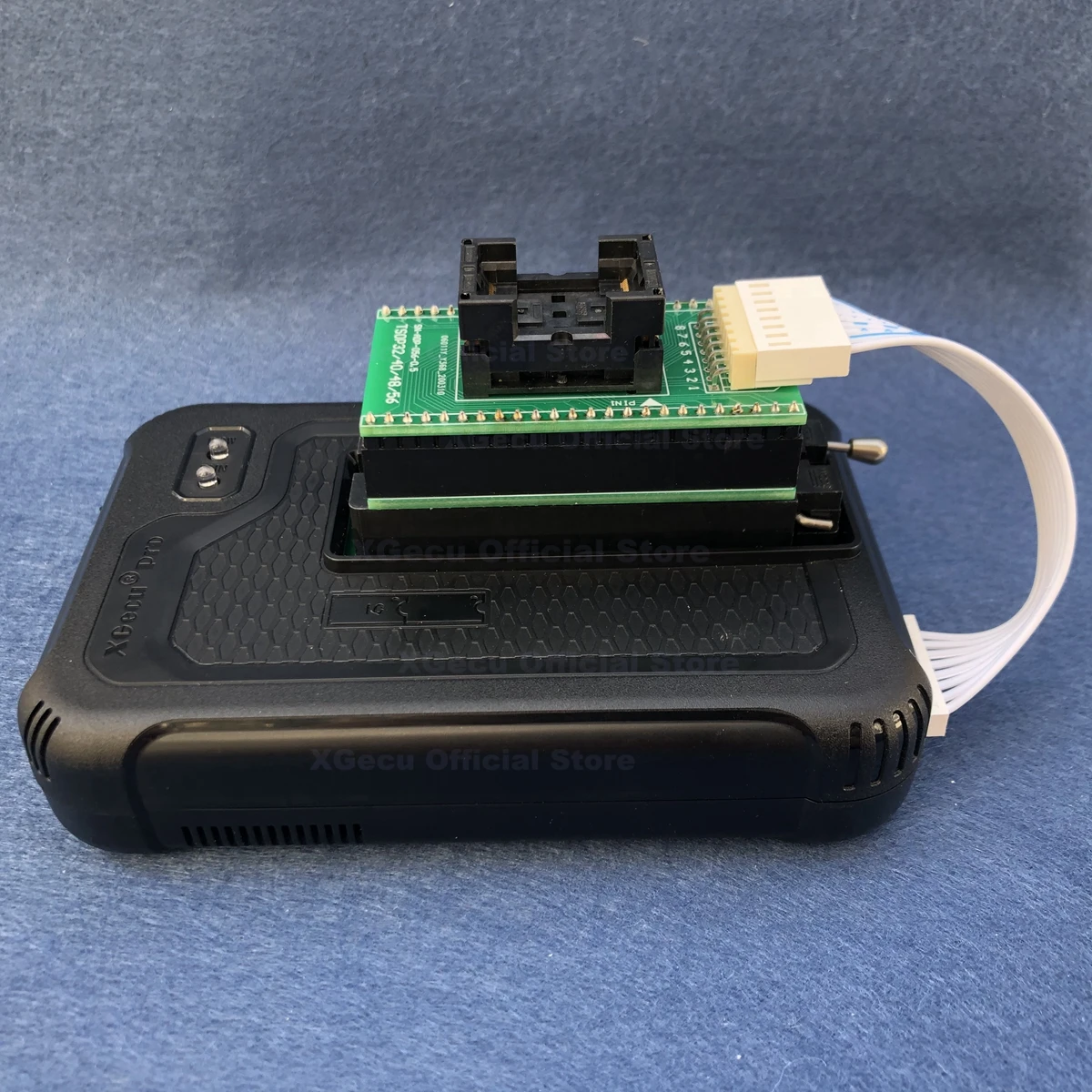

Пример: Общий адаптер TSOP56, который может запрограммировать все TSOP56, TSOP48, TSOP40, TSOP32 на программатор t56. Один адаптер TSOP56 эквивалентен функции пяти адаптеров обычного 48-контактного универсального программатора.

Для высокопроизводительных микросхем T56 программатор отвечает или превышает скорость большинства специализированных программистов.

Стабильность и надежность программатора важнее всего.
Отличный программатор. Если основной контроллер программатора может работать на более высокой скорости, его стабильность и скорость определяется самой высокой рабочей частотой, поддерживаемой пинами. Чем выше частота, тем лучше защита от помех., прочнее и надежнее.

Тестируемый с частотой контакт T56 достигает 70 мгц. Рабочая частота контактов более чем в 3 раза больше, чем у многих подобных программистов. Это главная причина, по которой T56 может надежно работать на очень высокой скорости для высокоскоростных микросхем большой емкости.

С другой стороны, также можно сказать, что скорость программиста является и проявлением надежности программиста.

T56 почти достигает предельной скорости передачи данных USB2.0 (HS 480 МГц) при чтении чипа большой емкости EMMC.

Программатор T56 решает противоречие между высоковольтными и высокочастотными контактами.
Поддерживает высокоскоростное и высоковольтное программирование.

Вы можете напрямую запрограммировать множество серий 27C и MCU, требующих высокого напряжения VCC (6,5 в) и VPP (12 В-25 в)

Функции SPI NAND:

SPI NAND обычно представляет собой микросхему емкостью 1-4 Гб. Для чтения и записи полных данных с 1Gb чипом T56 требуется всего 12s + 13s = 25 секунд.

Скорость некоторых аналогичных товаров более чем в 10 раз превышает скорость.
(Высокоскоростное Программирование без использования специального адаптера)

Ожидание очень неудобно, T56 может значительно сократить время ожидания

Функции параллельного NAND для параллельного:

Параллельная емкость NAND может достигать более 256 ГБ, а максимальная скорость T56 может достигать в 2-5 раз больше скорости некоторых аналогичных продуктов.

Ожидание очень неудобно, T56 может значительно сократить время ожидания

(5). Адаптер EMMC и подключение ISP

BGA153/169

Соединение EMMC ISP (4 бит или 1 бит)

T56 поддерживает до 2 Гб параллельной памяти NOR Flash 28/29. И используйте один адаптер tsop56.

Обычный 48-контактный программатор поддерживает до 256 Мб. Требуется 4 разных адаптера.

Пример: S29GL128P11TFI01

*************************************************************************************************
10. Иллюстрация других адаптеров, используемых программистом
*************************************************************************************************
Программатор XGecu T56-это 56-контактный полноприводный программатор, который распространен на все чипы посылка вке в пределах 56 контактов. Каждый адаптер имеет четкую подсказку в программном обеспечении, Функция проверки pin-кода расположена к пин-номеру чипа.
Адаптер не требуется для каких-либо цифровых устройств, все адаптеры для программирования полностью открыты, адаптер шифрования не используется. Вы можете купить универсальный адаптер, или сделать собственные адаптеры. Эта особенность принесет клиентам ни с чем не сравнимое удобство, она сэкономит вам немало денег.

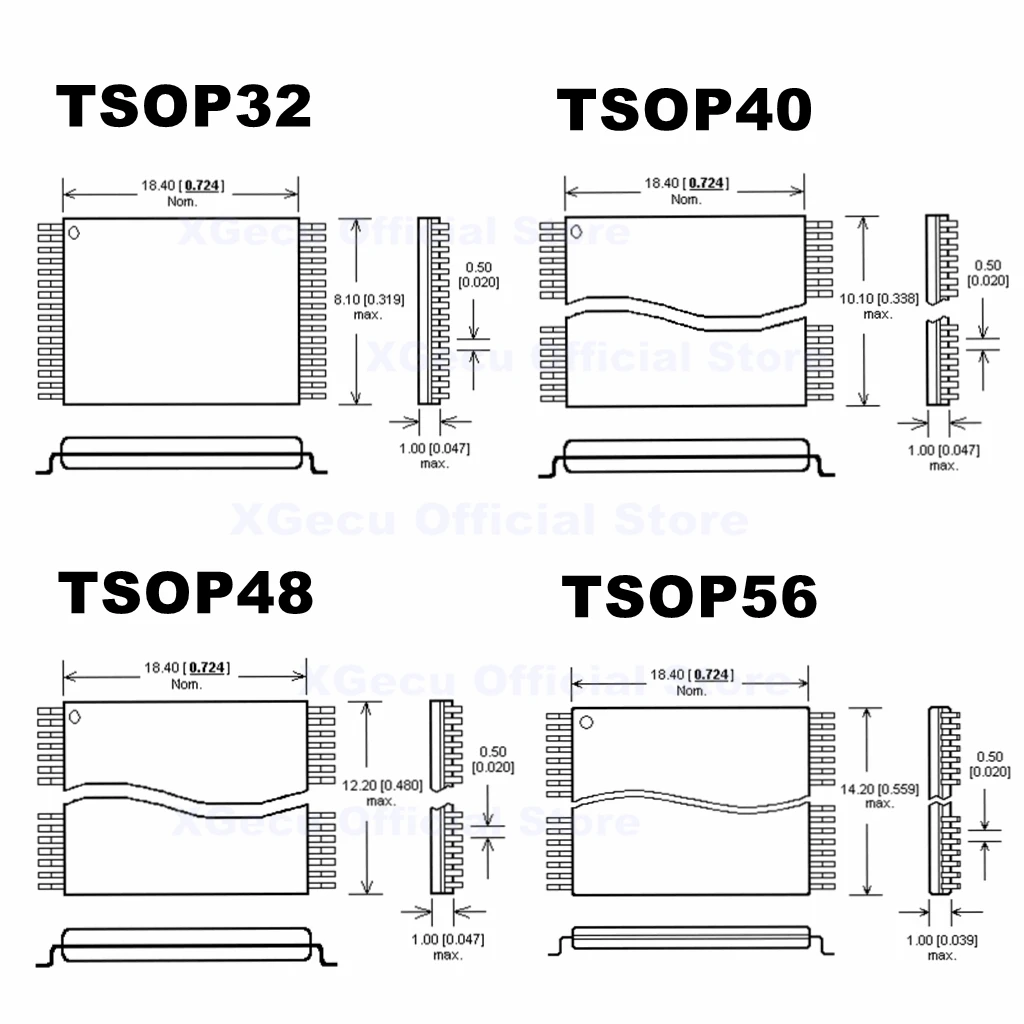

TSOP32/TSOP40/TSOP48

TSOP32/TSOP40/TSOP48/TSOP56

PLCC32

PLCC44

TQFP44

Бга48

BGA63

SOP44

TQFP32

********************************
Ожидается обновление
********************************
Нет лучшего, только лучше. Этот программатор был разработан и проверен в течение длительного времени,
И его функции были довольно хорошими.
Но из-за огромной нагрузки на улучшение потребуется больше времени

Любые предложения, которые вы можете предоставить на T56, помогут нам улучшить будущие версии продукта. Спасибо.
