Мини цифровой модуль усилителя OEP50W * 2 плата суперусилителя Diy Kit 50Wx2 TDA7498 TPA3116D2 |

Мини цифровой модуль усилителя OEP50W * 2 плата суперусилителя Diy Kit 50Wx2 TDA7498 TPA3116D2 |

Особенности продукта:

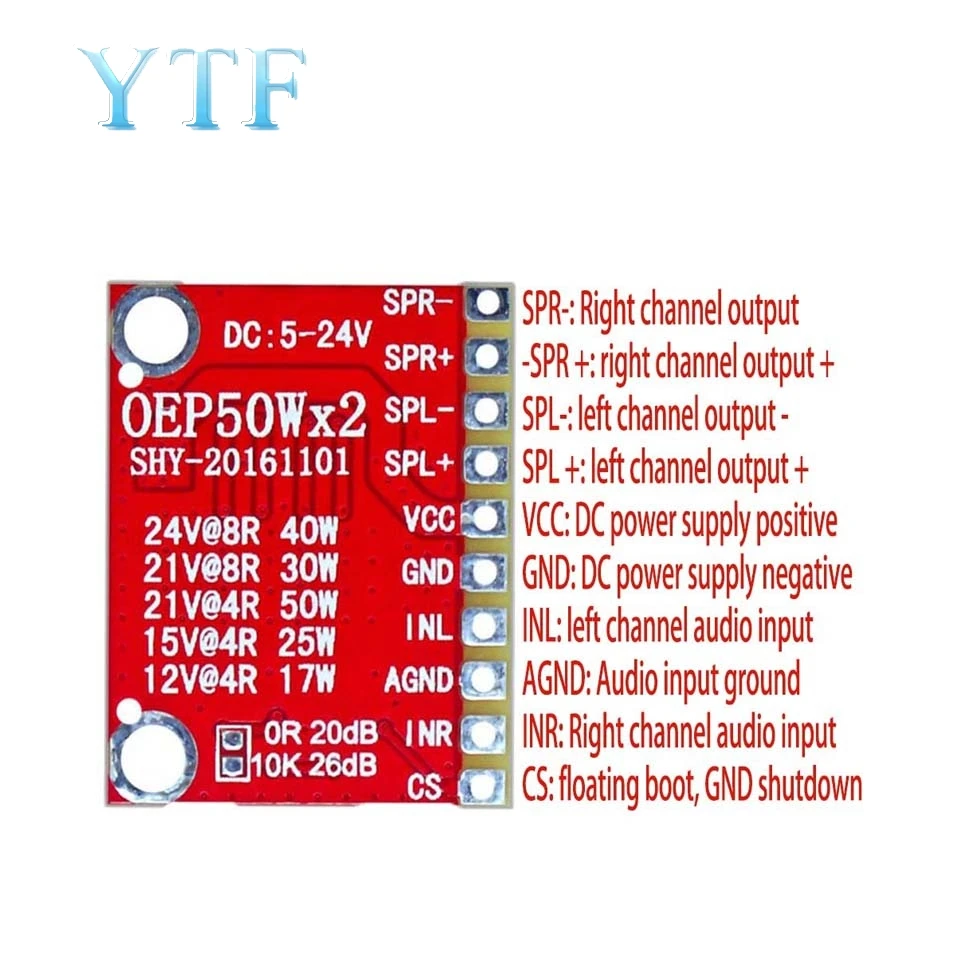

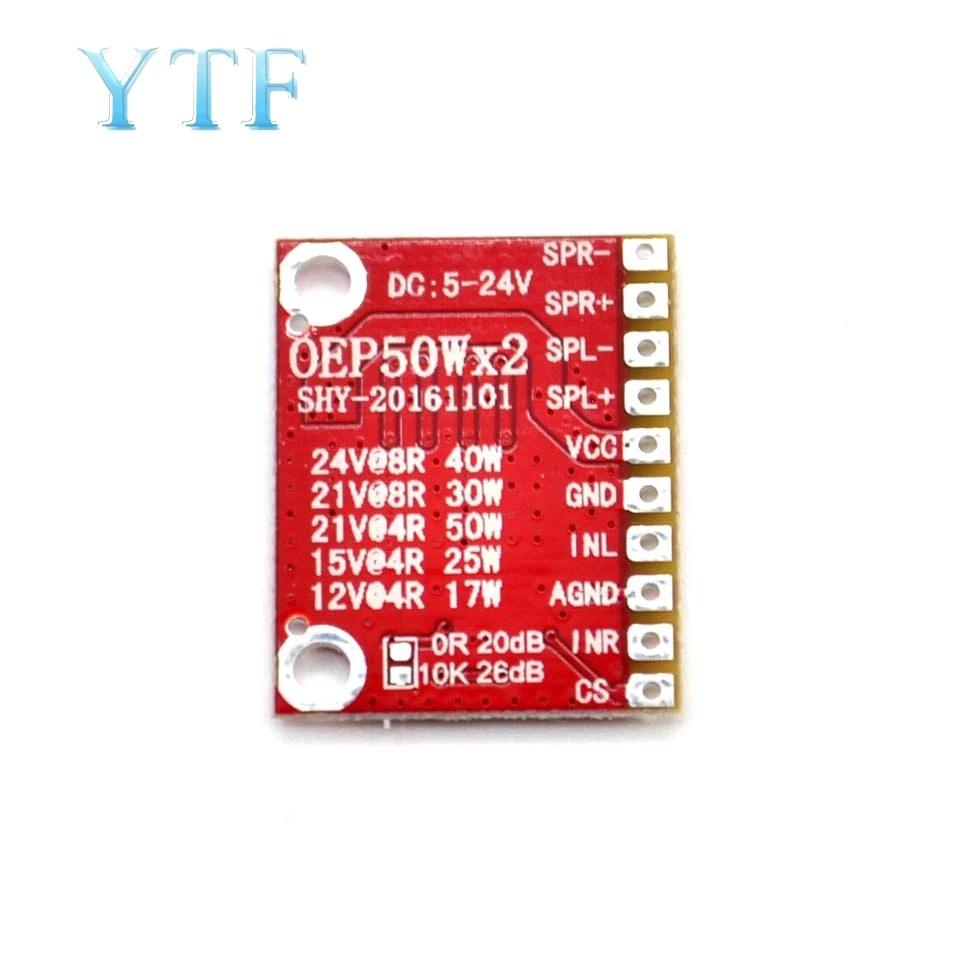

Определение штифта

1.CS: Выберите чип (плавающий или высокий, загрузки; Низкий, выключенный)2.INR: правый канал аудио сигнал вход положительный3.AGND: вход аудио сигнала common ground4.INL: левый канал аудио сигнал вход положительный5.GND: мощность заземления6.VCC: Звуковая мощность положительная7.SPL +: левый канал вывода положительный, затем Рог +8.SPL-: левый канал выхода отрицательный, затем динамик-9.SPR +: правый канал вывода положительный, затем Рог +10.SPR-: правый канал выхода отрицательный, затем динамик-Меры предосторожности:Усилитель мощности платы мощности, рука не может прикоснуться к компонентам платы на чипе, потому что человеческий интерференционный сигнал помех цифровой усилитель синхронизации, что приводит к повреждению чипа, А также корпус со статическим питанием в чехол прямого распада компонентов, Мы по-прежнему хотим популяризации следующего.Напряжение источника питания должно быть стабильным, насколько это возможно, использование импульсного источника питания и источника питания батареи, если пульсация слишком серьезна, вы можете добавить фильтр емкости. Питание от аккумулятора без дополнительной фильтрации конденсатора. Источник питания не должен превышать рабочее напряжение платы или сжечь чип, специальный цифровой усилитель Jiaoqi, лучше, чем аналоговый усилитель мощности, работает совершенно по-разному.8 Ом динамиков в основном не нужно добавлять теплоотвод, менее 8 Ом динамиков, если температура чипа выше 60 градусов, потому что немедленно прекратите работу, плюс вентилятор радиатора, В противном случае температура немедленно сожжет чип. Выход наивысшей мощности 50W рекомендуется длиной 5 см * 1,4 см в ширину * 2,5 см большого количества теплоотвод.
